产品简介
ADIC921是一款高集成度的前端模块(FEM)，内部集成有两个分别控制发射和接收路通断的 单刀双掷开关，一个低噪声放大器和一个功率放大器，可广泛应用于UWB定位和通信系统。 发射和接收的模式转换通过两个控制电压实现。该芯片可适用于TDD系统。为确保芯片有更低 的功耗，发射模式下低噪声放大器处于关闭状态，而在接收模式下功率放大器处于关闭状态。
芯片封装采用 12-pin 3.0 mm x 3.0 mm x 0.75 mm Quad-Flat-Non-Lead (QFN) .
性能特点
· 工作频率：5 - 7 GHz
· 发射路增益: 7 dB
· 接收路增益: 19 dB
· RX噪声特性: 2.8
dB @ 6.5 GHz
· TX 1dB压缩点输出功率: 21 dBm
· RX 1dB压缩点输出功率: 6 dBm
· 静电防护等级： HBM Class 1B
· 12-pin 3.0 mm x 3.0 mm x 0.75 mm QFN leadless package
电性能表（Vcc = 3.3 V,
Vdd1 = 3.3 V，Vdd2 = 3.3 V, Vctr1 = 3.3 V / 0 V，Vctr2 = 3.3 V / 0 V )
|
指标
|
最小值
|
典型值
|
最大值
|
|
发射模式电性能（Vdd1 = 0 V，Vdd2 = 3.3 V, Vctr1 = 0 V ，Vctr2 = 3.3
V , VCC = 3.3 V)
|
|
频率（GHz）
|
5
|
-
|
7
|
|
Tx 增益（dB）
|
6
|
7
|
8
|
|
Tx 1dB压缩点输出功率（dBm）
|
18
|
20
|
22
|
|
TX 工作电流 Id2(mA)
|
150
|
200
|
250
|
|
RX 工作电流 Id1(mA)
|
-
|
0
|
-
|
|
接收模式电性能（Vdd1 = 3.3 V，Vdd2 = 0 V, Vctr1 = 3.3 V ，Vctr2 = 0
V , VCC = 3.3 V)
|
|
频率（GHz）
|
5
|
-
|
7
|
|
Rx 增益（dB）
|
16
|
19
|
23
|
|
Rx 噪声特性（dB）
|
2.5
|
3
|
3.5
|
|
Rx 1dB压缩点输出功率（dBm）
|
0
|
4
|
8
|
|
RX 工作电流 Id1 (mA)
|
13
|
20
|
27
|
|
TX 工作电流 Id2 (mA)
|
-
|
0
|
-
|
|

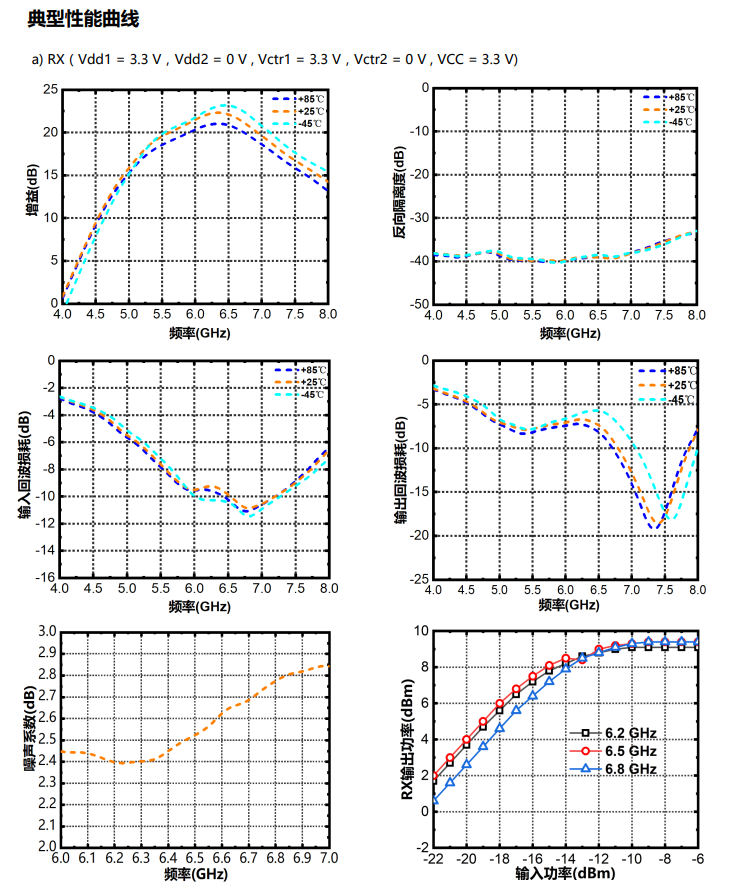

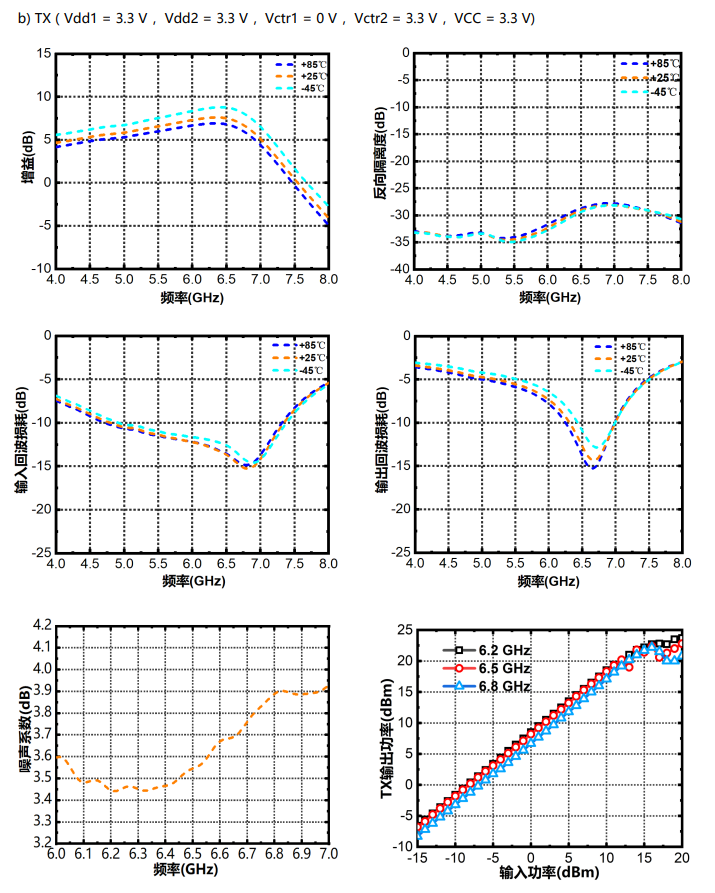

开关性能
|
|
RX to TX(ns)
|
-
|
500
|
-
|
|
TX to RX(ns)
|
-
|
500
|
-
|
ADIC921产品手册
|
